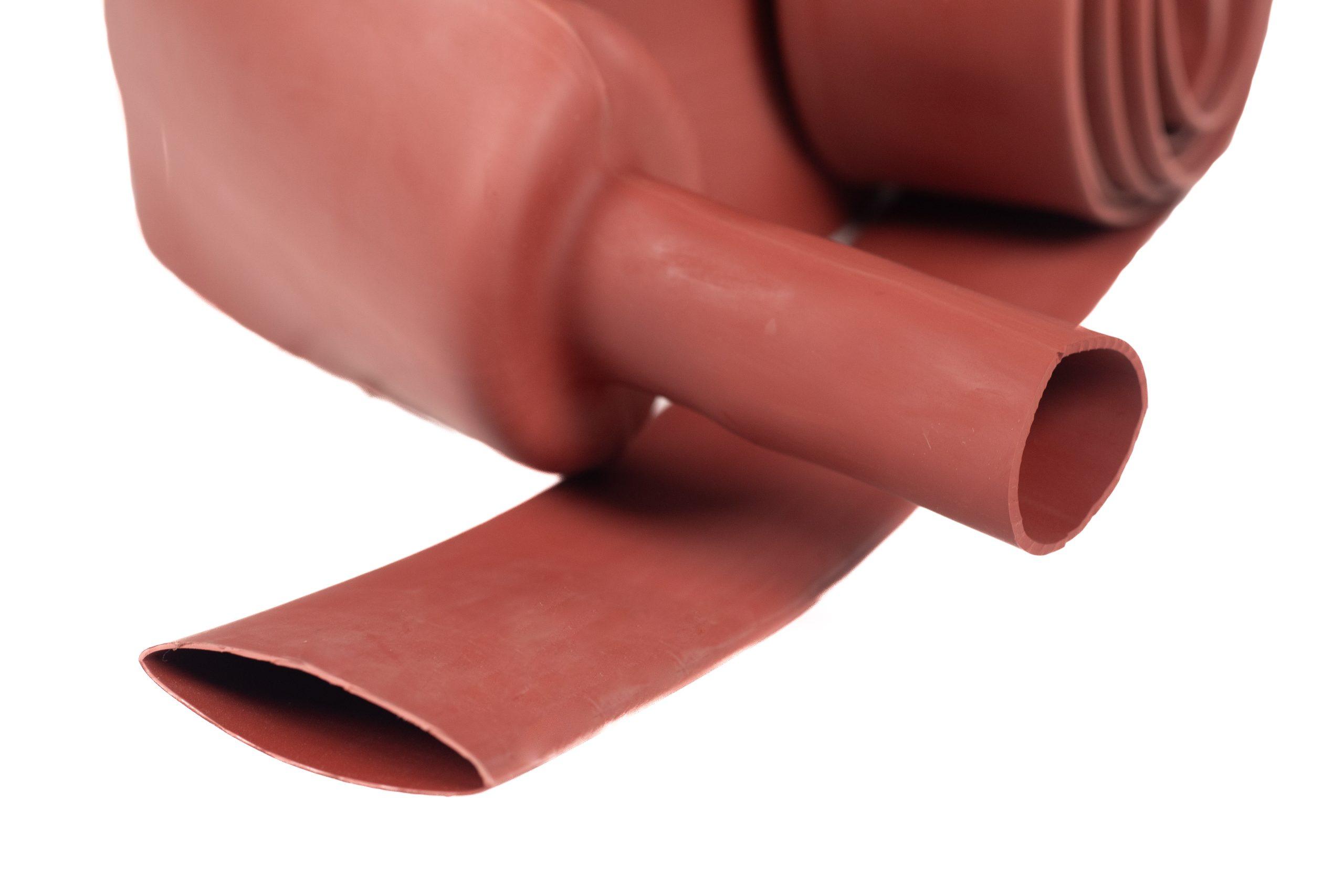

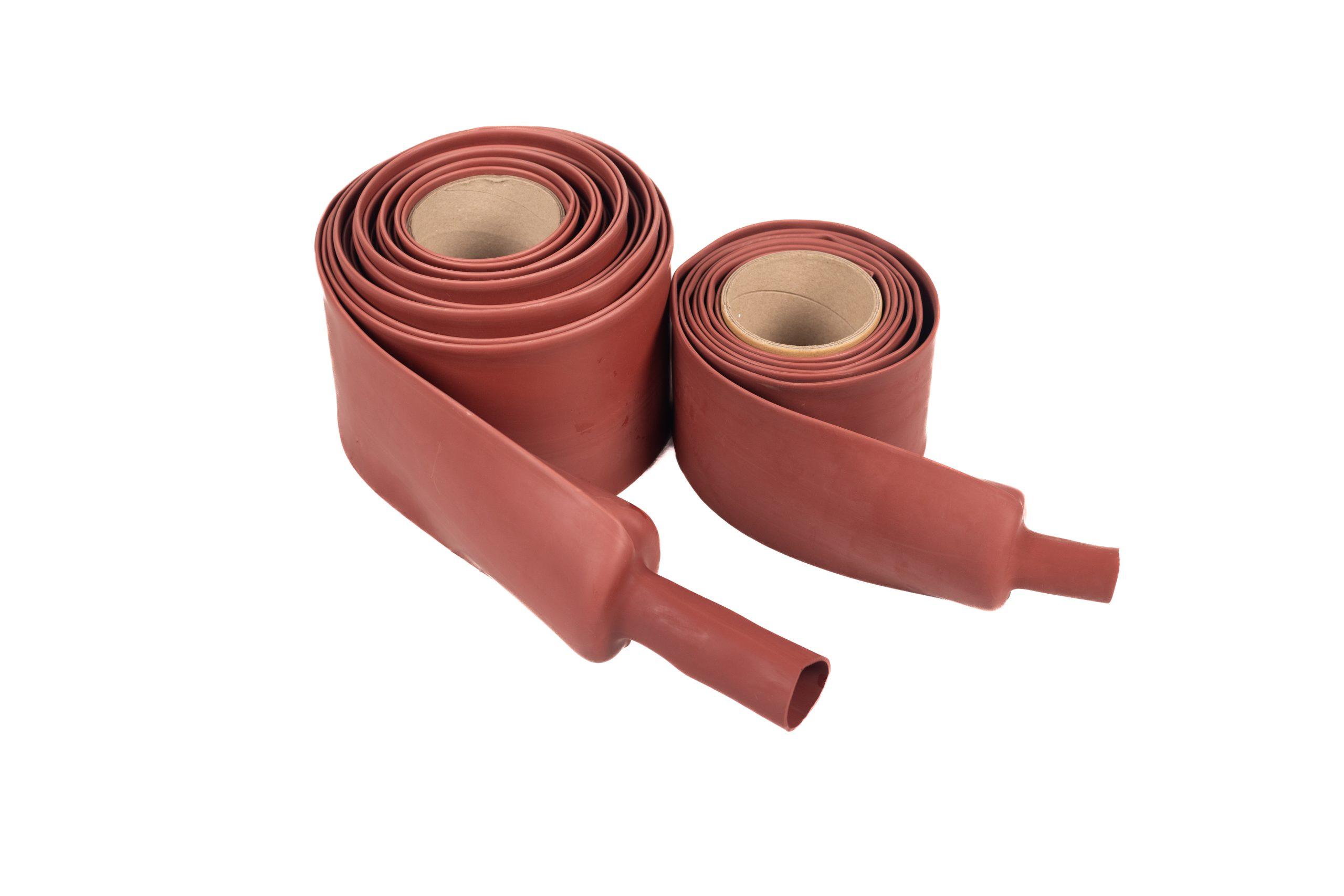

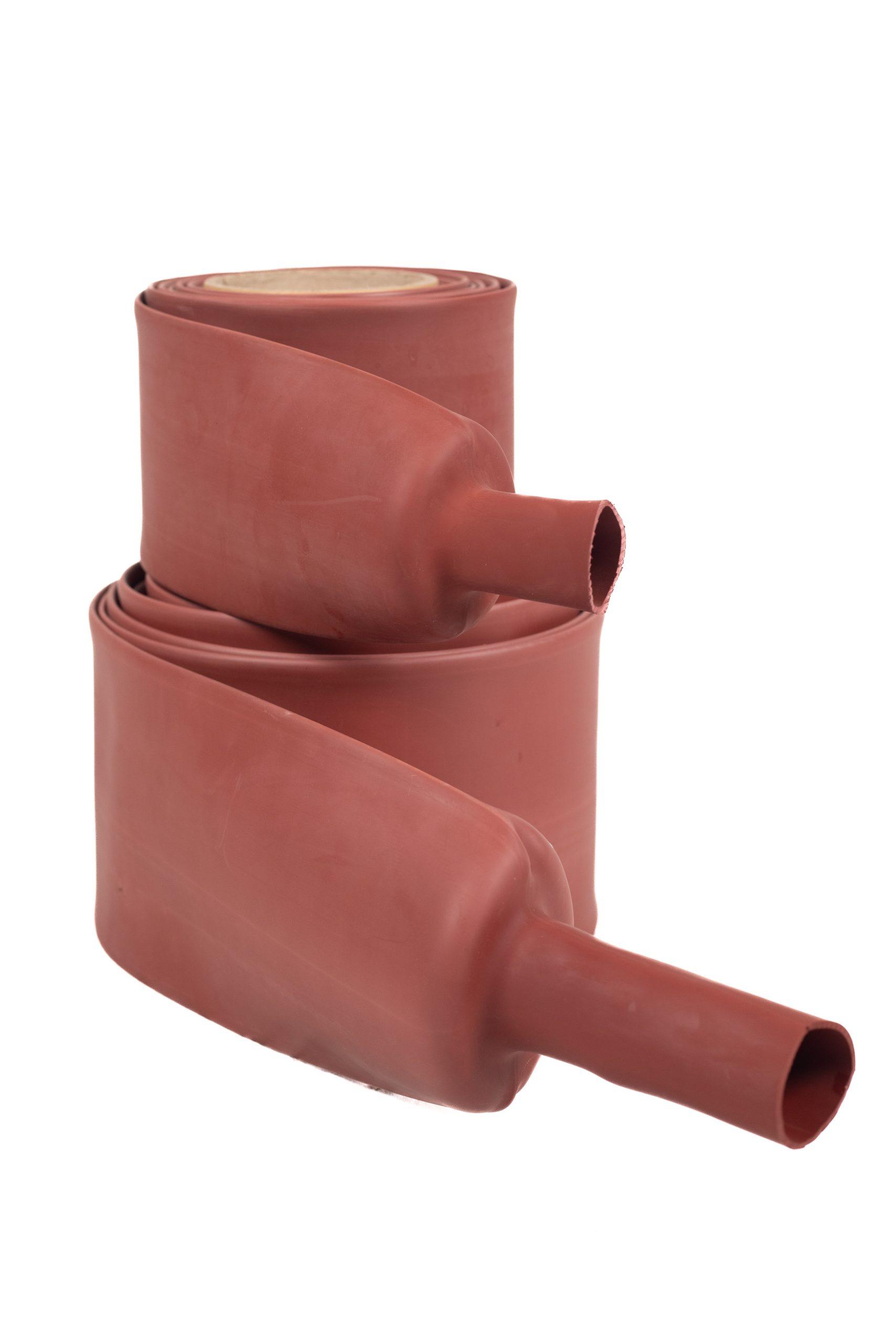

TUBO DE POLIOLEFINA, RETARDANTE A CHAMA, CONTRAÇÃO 2,5:1, COMERCIALIZADO EM BOBINAS.
COR PADRÃO: VERMELHO TELHA
PRINCIPAIS APLICAÇÕES: BARRAMENTOS ELÉTRICOS, SUBESTAÇÕES ELÉTRICAS, TRANSFORMADORES A SECO, ENTRE OUTROS.
APROVAÇÕES E TESTES: VW-1, CL 224, RoHS, ISSO, IEC, ASTM, entre outras
| ANTES DO ENCOLHIMENTO |
APÓS O ENCOLHIMENTO |
EMBALAGEM MÍNIMA |
|
| DIÂMETRO INTERNO (mm) |
DIÂMETRO INTERNO (mm) |
ESPESSURA DA PAREDE (mm) |
EM METROS |
| 15 | 6 | 2,5 | 25 |
| 20 | 8 | 2,5 | 25 |
| 25 | 10 | 2,5 | 25 |
| 30 | 12 | 2,5 | 25 |
| 40 | 16 | 2,5 | 25 |
| 50 | 20 | 2,5 | 25 |
| 75 | 30 | 2,8 | 25 |
| 100 | 40 | 2,8 | 25 |
| 120 | 50 | 2,8 | 25 |
| 150 | 60 | 2,8 | 25 |
| Propriedade | Método de teste | Desempenho Típico |
| Temperatura de Operação | IEC 216 | -45°C a 125°C |
| Resistência à tração | ASTM-D 2671 | ≥ 13MPa |
| Alongamento na ruptura | ASTM-D 2671 | ≥ 300% |
| Resistência à tração após o envelhecimento | ASTM-D 2671 120°C, 168hrs | ≥11MPa |
| Alongamento à ruptura após envelhecimento | ASTM-D 2671/120°C, 168hrs | ≥240% |
| Dureza (Shore A) | ISO 868 | ≥ 90 |
| Rigidez dielétrica | IEC 243 | ≥ 25kV/mm |
| Rastreamento resistente | ASTM-D-2303 | 3.75Kv, 1hr, pass |
| Resistência ao volume | ASTM-D-2303 | ≥1 x 1014 Ω • Cm |
| Constante dielétrica | IEC 250 | 3.0 |
| Encolhimento longitudinal | ASTM D 2671 | ≤ 10% |
| Excentricidade | ASTM D 2671 | ≤ 30% |
| Absorção de água | ISO 62 | ≤ 0.1% |
| Inflamabilidade (índice de oxigênio) | IEC 93 | ≥ 28 |
| Corrosão de Cobre | ASTM-D-2671 | 120°C, 168hr, sem Corrosão |
| Curva Fria | ASTM-D-2671 | -40°C, 4hrs, sem Rachadura |
